HVOF噴涂碳化鎢涂層

在碳化鎢中，碳原子嵌入鎢金屬晶格的間隙，并不破壞原有金屬的晶格，形成填隙固溶體，因此也稱填隙（或插入）化合物。碳化鎢可由鎢和碳的混合物高溫加熱制得，氫氣或烴類的存在能加速反應(yīng)的進(jìn)行。若用鎢的含氧化合物進(jìn)行制備，產(chǎn)品最終必須在1500℃進(jìn)行真空處理, 以除去碳氧化合物。碳化鎢適宜在高溫下進(jìn)行機(jī)械加工，可制作切削工具、窯爐的結(jié)構(gòu)材料、燃?xì)廨啓C(jī)、噴嘴等。
鎢與碳的另一個(gè)化合物為碳化二鎢，化學(xué)式為 W2C，熔點(diǎn)為2860℃，沸點(diǎn)6000℃,相對(duì)密度17.15。其性質(zhì)、制法、用途同碳化鎢。
采用7KW橫流CO2激光器在2Crl3不銹鋼基體上進(jìn)行了激光熔覆納米WC粉末的實(shí)驗(yàn)。結(jié)果表明：采用激光熔覆納米WC粉末的方法可以得到致密的復(fù)合涂層；復(fù)合涂層主要由Fe、WC、W2C和Fe3C幾種相組成；涂層的性能測(cè)試結(jié)果表明：表面硬度為1750HV．熔覆層平均硬度為1200HV，耐磨損性能比基體提高了2．5倍。

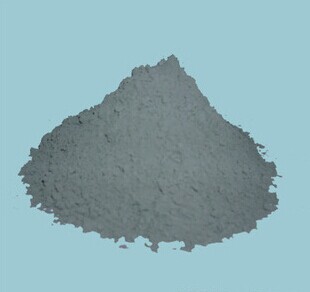

圖（1）是碳化鎢合金粉末
閥門是機(jī)械工業(yè)中用量大而廣的主要基礎(chǔ)部件之一.閥門在頻繁的啟閉過程中,其密封面受到擦傷,加上介質(zhì)的腐蝕、沖刷及高溫等因素的作用,而使閥門密封面過早的損壞,成為密封不嚴(yán),發(fā)生泄露的根源之一.

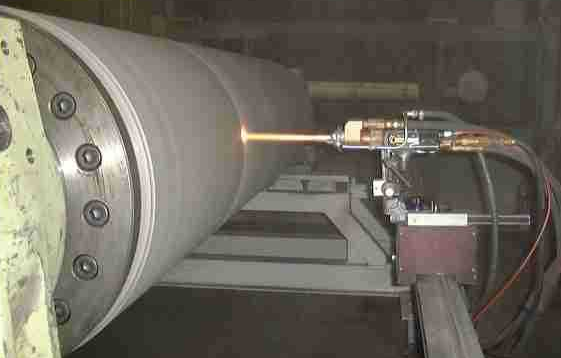

圖（2）HVOF超音速噴涂碳化鎢涂層
采用HVOF噴涂鈷基炭化鎢合金粉末或鎳基碳化鎢合金粉末還有鉻基炭化鎢合金粉末硬度可以達(dá)到HV1200耐高溫850度,使閥門零部件,耐磨損、耐腐蝕、耐高溫、抗氧化。超過手工堆焊、渡鉻、滲碳、調(diào)質(zhì)、工藝，可使生產(chǎn)效率提高2倍以上，生產(chǎn)費(fèi)用降低50%以上，使用壽命可延長(zhǎng)數(shù)十倍。

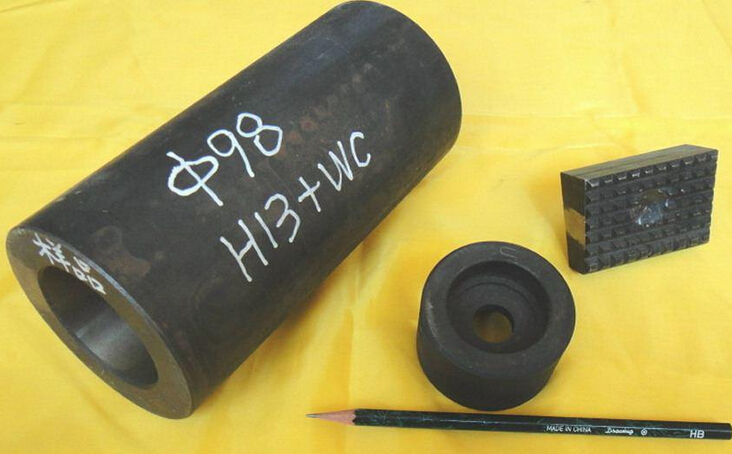

碳化鎢涂層噴涂零部件實(shí)例：閘板、閥座、閥心、柱塞、球體、法蘭、閥桿。
